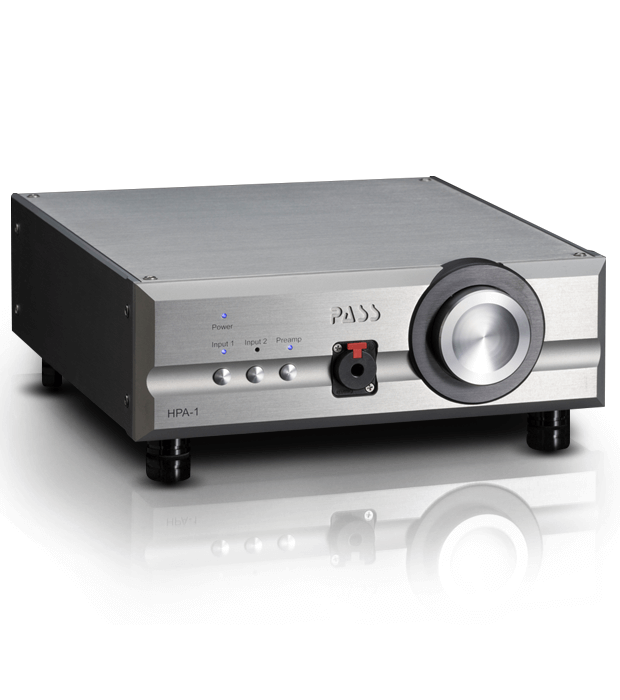

PASS HPA 1 Kopfhörerverstärker

PASS HPA 1 _- Kopfhörerverstärker

Wie die XP-Vorverstärker ist auch der HPA-1 das Ergebnis viel Liebe zum Detail.

Beginnend am Netzkabel wird die Wechselstromleitung zuerst auf hochfrequentes Rauschen gefiltert und dann durch einen speziellen Ringkerntransformator isoliert, der mit Mu-Metall abgeschirmt ist, um magnetisches Rauschen zu verringern, und gegen elektrostatisches Rauschen durch eine separate Faraday-Abschirmung abgeschirmt, die mit analoger Masse geerdet ist. Darauf folgen Gleichrichter mit schneller/weicher Wiederherstellung, großzügige passive CRC-Filterung und ausgeklügelte diskrete DC-Regler und dann passivere RC-Filter.

Funktioniert mit Kopfhörern mit Impedanzen von 15 Ohm bis 600 Ohm

Diskretes Design mit geringer Rückkopplung und großer Bandbreite.

Direkt gekoppelte Mosfet-Ausgangsstufe der Klasse A

Kundenspezifischer rauscharmer Ringkerntransformator mit Faraday-Abschirmung

Diskrete geregelte Stromversorgung für Audioschaltkreise.

Technische Daten:

• Gain (dB): 8 dB
• Power Consumption (W): 23
• Output Power into 20 ohms: 3500 mW
• Output Power into 300 ohms: 200 mW
• Frequency Response 10hz -100k: -1 dB
• THD + Noise: < 0.005 at 1V out
• Input Impedance: 50K Ohm
• Output Impedance: < 2 ohms
